新型高温蠕变松弛试验机的研发背景
发布日期：2019-06-26 点击次数： 2047
高温蠕变松弛试验机，用于检测材料在高温环境下的蠕变和松弛性能，因为试样和夹具通常为金属，因此无法进行对试样通电流的复合蠕变松弛试验。因中南大学机电院新课题组的科研需要，要配套研发一种新款高温蠕变松弛试验机，试样与设备需要严格绝缘（包括常温和高温环境下）。温控系统需要实现恒升温速率控温，试验过程中的温度按设定程序控制。并且具有定时启动功能。现有国内产品无法满足要求。基于此三思泰捷承接了联合研发绝缘蠕变松弛试验机的立项。

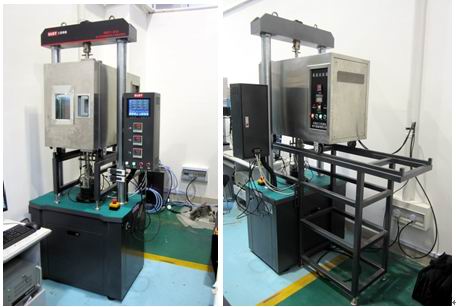

中南大学设备现场
该产品的创新点包括：
1.目前国内的新材料的检测方式层出不穷，客户想在试样试验时对试样进行加电流试验，而且还是在高温情况下进行，就需要对测试工装引出部分作为绝缘不导电处理，满足客户在高温情况下绝缘性能要求。通过运用耐高温绝缘塑料的抗压性能，调整夹具结构（由直接拉伸调整为拉串压），最终实现了试样与设备及主机严格绝缘。
2.本技术提供一种用于蠕变试验的夹具系统，包括上拉伸杆、板材试样接头、引伸杆、下拉伸杆等部件；上拉伸杆与板材试样接头之间设有第一连接部件；板材试样接头与下拉伸杆之间设有第二连接部件；板材试样接头与引伸杆同轴心连接；第二连接部件的结构与第一连接部件的结构相同；第一连接部件采用台肩接头、凸形块以及第一垫片的组合方式或者采用第一挡块、第二挡块、第二垫片、拉伸块以及固定部件的组合方式。
3.本技术中第一连接部件以及第二连接部件的设计使得整个绝缘材料部分的受力情况由原来的受拉变为受压，降低系统对绝缘材料的抗拉强度的要求；拉伸块等采用绝缘材质，引入脉冲电流后整体设备不带电，提高设备使用过程中的安全性能，蠕变效果好。
该专用试验机获得发明专利一项。并在中南大学、西北工业大学等高校成功应用，获得良好的社会效应。

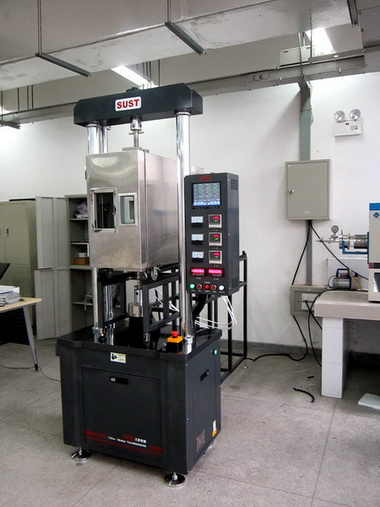

西北工业大学设备现场
中南大学设备现场
