湖南工大特种薄膜拉伸试验方法
发布日期：2019-07-15 点击次数： 1894
试验方案：特种薄膜拉伸试验方法
计算标准：GB/T 1040.3-2006
试验日期：2018-01-22
试验设备：三思泰捷CMT2000单柱式拉力试验机
送检单位：湖南工业大学
试验速度：5 mm/min
引伸计标距：25 mm
原始标距：25 mm
备注：湖南工业大学，位于湖南省株洲市，是中国第一个被国际包装协会（IAPRI）接纳的会员单位、中国包装联合会包装教育委员会的主任单位、中国包装联合会副会长单位和中国包装技术培训中心。在国内包装材料与技术领域属于权威院校。
试验数据：
宽度 厚度 最大力 抗拉强度 弹性模量 断裂伸长率
单位 mm mm N MPa MPa %
试样1 15 0.028 92.95 221.30 2378.03 41.58
试样2 15 0.028 92.47 220.18 2146.92 45.32
试样3 15 0.028 94.25 224.41 2414.59 42.43
最大值 -- -- 94.25 224.41 2414.59 45.32
最小值 -- -- 92.47 220.18 2146.92 41.58
平均值 -- -- 93.22 221.96 2313.18 43.11

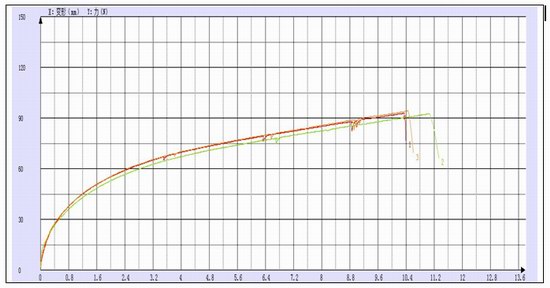

试验曲线：

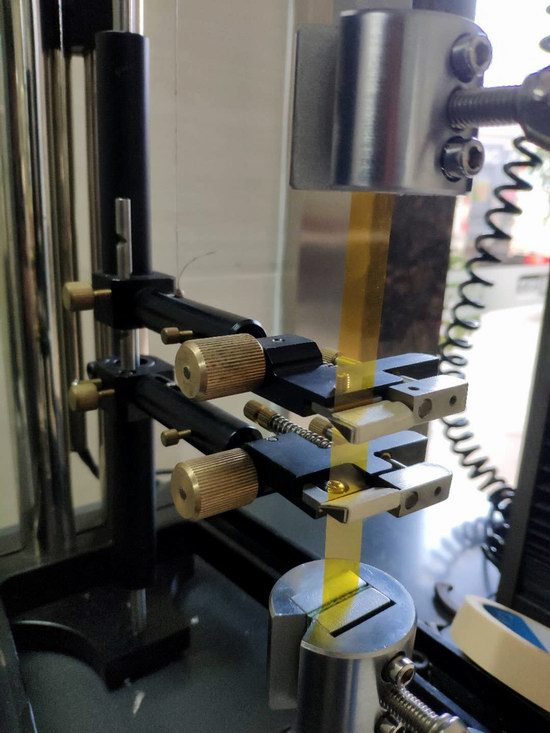

试验现场图：
