合金部件阀体下控制臂拉伸试验报告
发布日期:2019-07-24 点击次数: 3549
试验方案:拉伸试验方法-棒材
计算标准:GB/T 228.1-2010
所检试样:阀体、下控制臂(分别出报告)
试验日期:2018-11-01
试验速度:2 mm/min
平行长度:36 mm
引伸计标距:25 mm
原始标距:25 mm
断后标距:28.8 mm
试验步骤详细说明:
1.做试验,出报告
2.求以下参数:抗拉强度(Rm),屈服强度(Rp0.2),断后伸长率,屈强比,弹性模量
3.试样分2种(阀体、下控制臂),试样带注明了,分别做试验出报告,报告注明试样名称。
4.要求用引伸计。
备注:
该客户为大型央企,研究范围主要包括精密成形新产品的开发以及相应的新材料、新工艺、新装备中试。已建成自主研发的自动化轻合金精密成形中试生产线、纤维增强热固与热塑性在线模压中试生产线,产品主要聚焦在节能与新能源汽车、高速铁路、航天航空等领域具有迫切需求的轻量化精密轻合金锻件、纤维增强复合材料零件等。

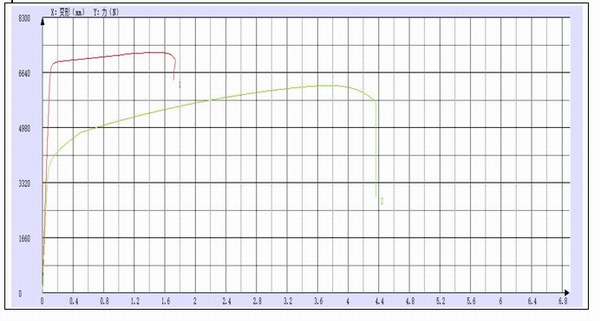

样品名称 直径 抗拉强度(Rm) 屈服强度Rp0.2 断后伸长率 屈强比 弹性模量
单位 mm MPa MPa % % MPa
试样1 下控制臂 5.0 368.56 325.57 15.20 88.33 91311.93
试样2 阀体 5.0 318.07 205.03 10.40 64.46 54827.30
最大值 -- -- 368.56 325.57 15.20 88.33 91311.93
最小值 -- -- 318.07 205.03 10.40 64.46 54827.30
平均值 -- -- 343.32 265.30 12.80 76.40 73069.62
